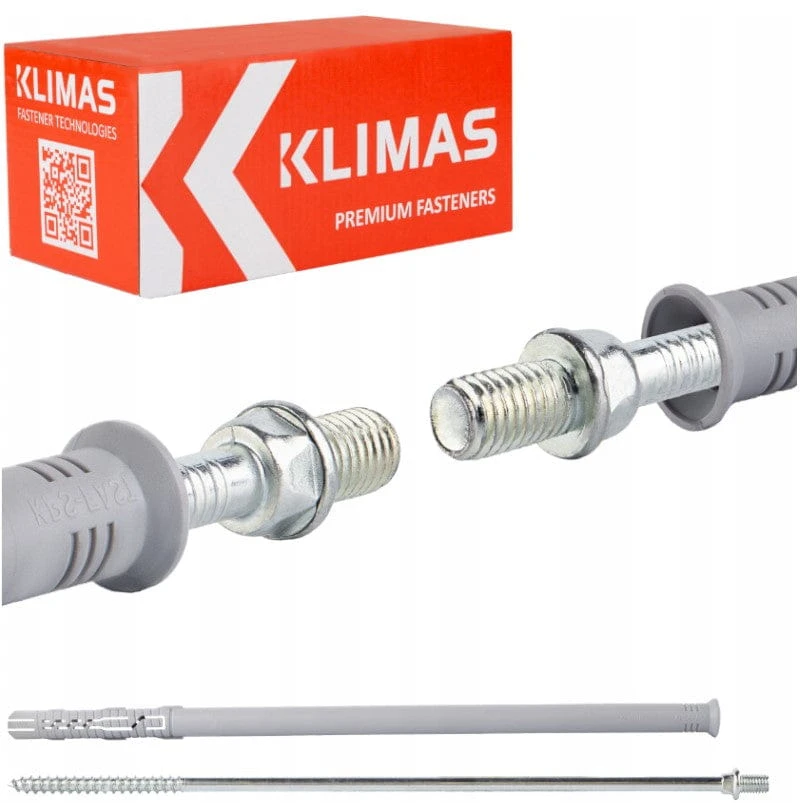

Kołki ramowe rozporowe z wkrętem dwugwintowym M8

12 x 260 mm,

Składają się z koszulki wykonanej z poliamidu oraz z wkręta wykonanego ze stali ocynkowanej zakończonym gwintem metrycznym M8.

Najważniejsze parametry

\n
• Model: KPD-12300
\n
• Rozmiar: 12,0x300 mm
\n
• Maksymalna długość użytkowa: 230 mm
\n
• Opakowania: 25 szt.
\n
• Gniazdo: SW-10
\n
• Gwint: metryczny M8
\n
• Materiał kołek: poliamid (nylon)
\n
• Materiał wkręt: stal ocynkowana
\n

Oryginalny Produkt Renomowanej Firmy KLIMAS Wkręt-Met ®

1. Główka zakończona gwintem metrycznym M8

Pozwala na bezpośredni montaż do obejmy.

2. Uchwyt na klucz SW-10 pod gwintem metrycznym

Ułatwia wkręcenie wkręta w koszulkę kołka.

3. Pewne mocowanie

Rozparcie w 4 kierunkach zwiększa powierzchnię docisku i nośność zakotwienia. Specjalne wypustki tworzywowe klinują koszulkę w otworze, zapobiegając jej obrotowi podczas montażu.

Podłoża i przykładowe zastosowania

A. Beton

B. Cegła pełna

C. Pustak ceramiczny

D. Autoklawizowany beton AAC

\n
1. Montaż obejm w systemach rynnowych
\n
2. Montaż obejm w systemach rynnowych
\n
3. Montaż obejm w systemach rynnowych
\n
4. Mocowanie elementów budowlanych poprzez warstwę izolacji termicznej (ETICS)
\n

Są to tylko przykładowe zastosowania.

Sposób montażu

\n
• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż łącznika oraz porównać obciążenia jakie łącznik będzie przenosił z nośnościami zawartymi w Karcie Charakterystyki lub w Krajowej Ocenie Technicznej.
\n
• Należy dobrać odpowiednią długość łącznika, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany.
\n
• Nadzorowany jest sposób wiercenia (otwory w podłożu murowym z elementów perforowanych oraz z betonu komórkowego powinny być wiercone wiertarką obrotową bez udaru).
\n
• Średnica wierconych otworów powinna być zgodna z średnicą zastosowanych łączników.
\n
• Otwory w podłożach z materiałów pełnych powinny być głębsze o około 10 mm od głębokości zakotwienia łącznika.
\n
• Otwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach.
\n
• Następnie do otworu wprowadzana jest tworzywowa koszulka, a wkręt jest wkręcany aż do momentu zagłębienia się w koszulce.
